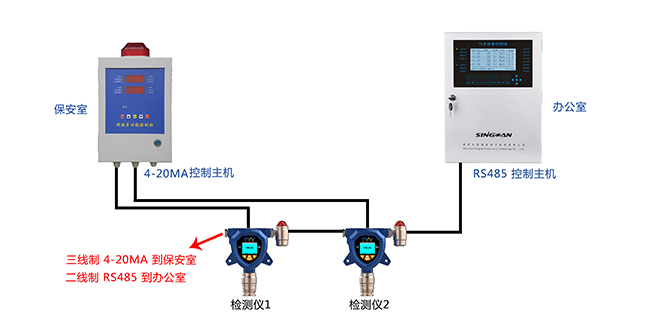

近期，很多用戶反映不懂氣體檢測儀怎么接線，到底是接接485總線還是4-20mA分線，就要對氣體泄漏報警器的線路劃分了解清楚。氣體泄漏報警器分總線和分線，接著下面由深國安給大家講講氣體檢測儀如何連線，以及485總線和4-20mA分線有什么區別等知識。

1.總線制氣體檢測儀

總線制主機是相對于分線制氣體檢測儀主機的一種改進版的產品，它是把前端探測器先將開關信號接在地址模塊(或叫報警模塊、防區擴展模塊)總線上，當某個防區的探測設備發現有人非法進入時，探測器發出報警信號，由地址模塊(或叫報警模塊、防區擴展模塊)通過數據總線傳送給報警主機，實時的將本防范區域的報警信號、警情類型顯示到報警主機鍵盤上，并觸發聲光報警，使操作人員能及時、準確地掌握警情，及時調動保安人員進行處理。結構比較復雜，但能容納的防區數比較多。

2.分線制氣體檢測儀

分線制主機是前端探測設備開關信號直接接在主機防區上從而觸發報警主機報警，而這些開關信號必須通過兩條線纜連接氣體泄漏報警器主機的防區端口，每個有線氣體檢測儀都需要將信號線接到分線主機上。他的結構簡單，防區數相對較少也就是說，有多少個氣體檢測儀(防區)就需要多少對線纜。

注意：總線和分線是就控制器與探測器的鏈接方式不同的是對于連接的電路方式有所不一樣，如果每個探測器都需要一根電線才能完成與控制器的通訊，則稱此種連接方式為分線連接。如果幾個探測器可以共用一根電線完成與控制器的通訊，則稱此種連接方式為總線連接。總線一般傳輸?shù)氖菙?shù)字信號，它的形式很多，如RS485總線;CAN總線等。
