近期了解到很多用戶反映搞不清楚氣體檢測儀RS232與RS485接口連線問題，不知道接哪個協議接口，因此都會詢問到技術人員氣體檢測儀輸出信號到底是接RS485還是RS232接口，其實氣體檢測儀的傳感器本身輸出的是電流或者電壓信號，想要是485或者232輸出，需要自行接轉化板即可實現。那下面由深國安給你們?cè)敿?xì)講講關于氣體探測器RS485與RS232接口定義說明。

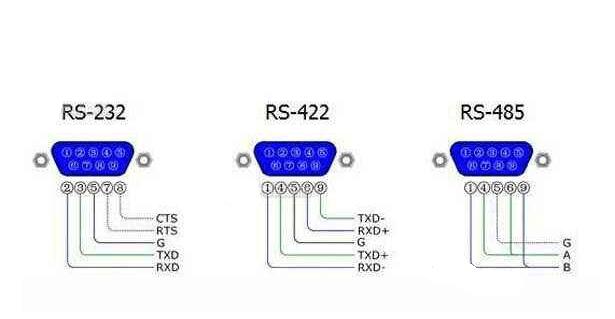

氣體檢測儀RS232與RS485接口連線說明：

1.RS485的電氣特性：邏輯“0”以兩線間的電壓差為+(2—6)V表示;邏輯“1”以兩線間的電壓差為-(2—6)V表示。接口信號電平比RS232降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。

2.RS485的數據最高傳輸速率為1Mbps。

3.RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。

4.RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達1219米，另外RS232接口在總線上只允許連接1個收發器，即單站能力。而RS485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS485接口方便地建立起設備網絡。

5..RS485和RS232一樣都是基于串口的通訊接口，數據收發的操作是一致的，所以使用的是同樣WinCE的底層驅動程序。

6.但是它們?cè)趯?shí)際應用中通訊模式卻有著很大的區別，RS232接口為全雙工數據通訊模式，而RS485接口為半雙工數據通訊模式，數據的收發不能同時進行，為了保證數據收發的不沖突，硬件上是通過方向切換來實現的，相應也要求軟件上必須將收發的過程嚴格地分開。

總結：由于常規的氣體檢測儀的RS485接口組成的半雙工網絡，一般只需二根連線(一般叫AB線)，所以RS485接口均采用屏蔽雙絞線傳輸。RS485特點:接口簡單，組網方便，傳輸距離遠，一般常用于工業控制場所。
