通常城市地下管廊是指在城市地下用于集中敷設電力、通信、廣播電視、給水、排水、熱力、燃?xì)獾仁姓芫€的公共隧道。一般分為燃?xì)馀?、污水艙、綜合艙三大艙室，按照技術要求，綜合管廊主干線、支線都應設置氣體監控與報警系統，氣體濃度、報警信號、控制及聯動反饋信號傳送至監控中心。

城市地下管廊氣體在線監測系統：

1.監測位置：燃?xì)馀摗⑽鬯?、綜合艙

2.監測因子：甲烷、氧氣、硫化氫、一氧化碳等氣體、溫濕度、水位

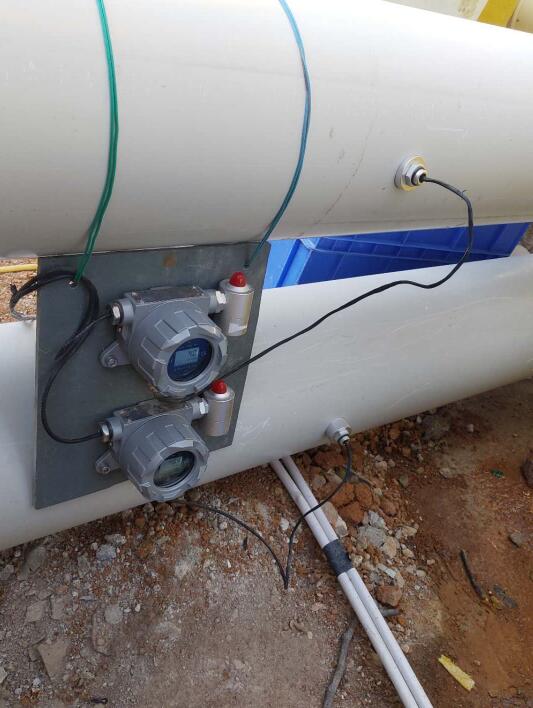

3.數據傳輸：通過智能化的在線式氣體報警器，溫濕度變送器、液位儀等設備實時監測管廊內氣體、溫濕度及水位的數據，并聯動啟動艙內事故段分區及其相鄰分區的事故通風設備。當氣體達到設定限值時，啟動事故段分區及其相鄰分區的通風機或相關設備。并將監測信號從投料口引出到地面上，通過4-20mA電流信號、RS485總線制、光纖或無線通信(GPRS)傳輸?shù)奖O(jiān)控中心，通過配套的綜合管理軟件對數據進行監控分析，對每個測點的地理位置、測量濃度值或工作狀態進行長期在線連續監測，如出現異常，系統會自動生成報警信號(聲光報警、短信報警可選)，第一時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管涵的正常工作。

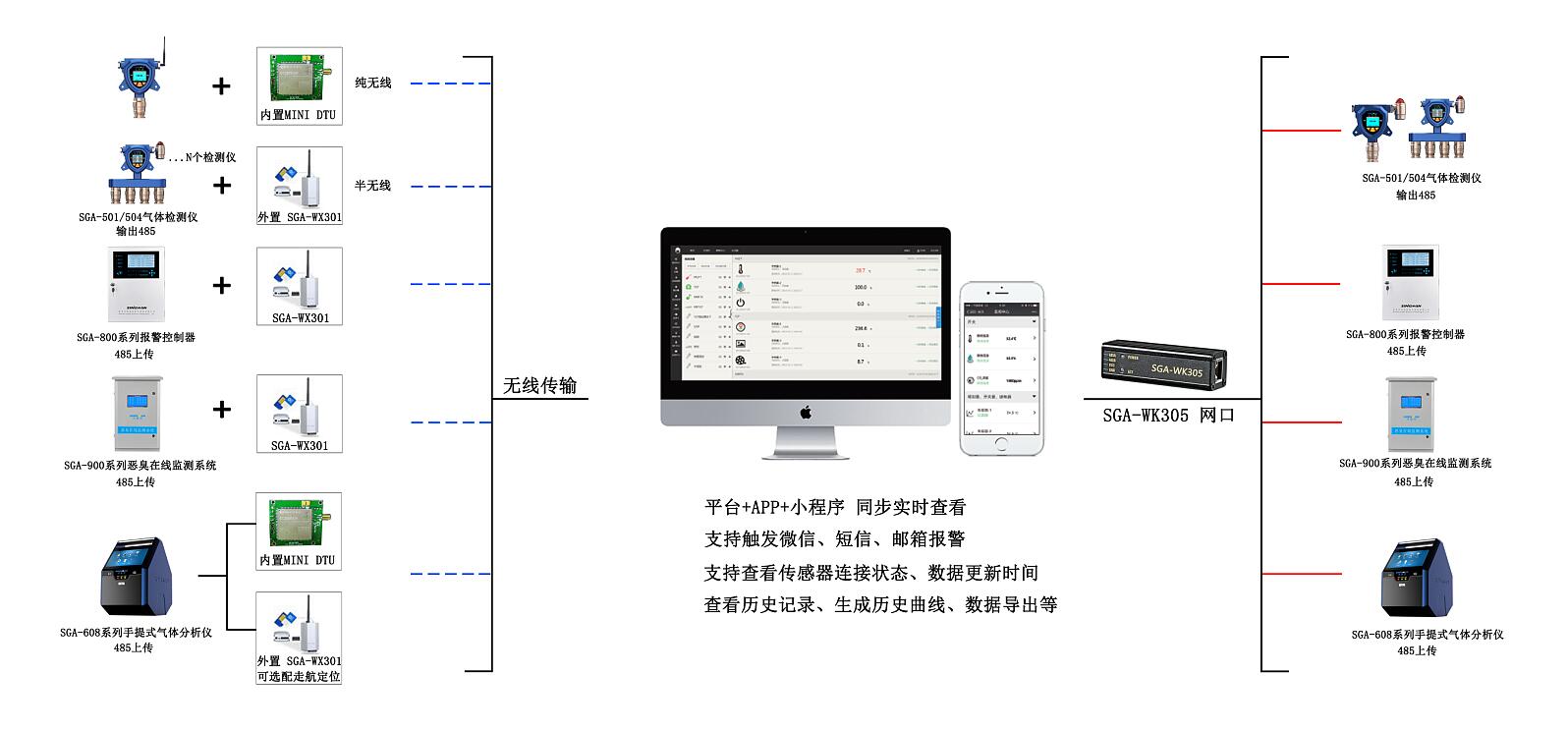

方案構成說明：

前端介質監控：氣體檢測報警儀、溫濕度變送器、液位變送器、其它設備(供電設備、照明設備、通風設備、排水設備、視頻設備等)。

中端數據傳輸：屏蔽電纜線、光纖、無線模塊、交換機、氣體報警控制器、PLC、DCS等。

終端監測管理：客戶端氣體在線監測軟件平臺、監控中心監控平臺系統等。

城市地下管廊氣體在線監測系統作用目的：

1.確保管廊運行：通過針對危險氣體等濃度監測來有效及科學保障管廊的安全管理，確保管廊長期穩定運行;

2.協調應急調度：通過對氣體等濃度的智能分析與預警，指導事故應急處置，為應急救援提供準確信息，服務于應急救援的科學決策和指揮調度。

3.提高管理效能：提升管廊危險源安全管理的信息化能力，實現企業安全管理信息交互和共享，提高管廊安全管理與技術措施效能;

4.確保管廊安全：提高危險源安全管理的自動化程度，利用氣體的在線實時監控預警，預防事故發生，減少事故危害，協查事故原因;
